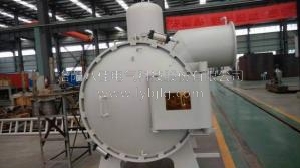

真空熔煉爐各結構功能介紹 　　真空熔煉爐廣泛應用于硬質合金、功能陶瓷、粉末冶金等在高溫、高真空條件下進行熱壓燒結處理，也可在充氣保護情況下熱壓成形燒結。下面就一起了解下結構說明： 　　1、真空熔煉爐為立式結構，采用雙層水夾層結構，內、外壁及法蘭均為304不銹鋼。爐體分為兩部分，其中三分之一為爐蓋可手動完全側開門，三分之二部分為固定爐體，設計獨特，便于操作。 　　2、它的真空系統由油擴散泵、羅茨泵、機械泵配電磁壓差閥(防止因突然停電、機械泵油倒灌)充氣閥、放氣閥、真空蝶閥、真空壓力表(±Pa)波紋管、真空管路和支架等組成。 　　3、液壓系統是采用電動輸入方式。由液壓站配有進口比例閥、壓力傳感器、位移顯示器采用光柵尺(測距精度0.02mm)、液壓缸等相關液壓裝置，壓力調節半自動化、可通過手動調節。儀表可設定自動調節壓力，并能實現穩壓、保壓。 　　4、真空熔煉爐水冷系統是由各種閥管道相關裝置組成且設有斷水聲光報警自動切斷加熱源或功能。 　　5、真空熔煉爐的溫控系統采用可控硅控溫，配置有PID功能儀表，數顯表，具有超溫聲光報警功能，也可選用PLC觸摸屏自動控制，并保留歷史數據，便于分析燒結過程。 　　6、真空燒結爐的充氣系統由各種管道及閥門組成，并配有電磁放氣閥、壓力傳感器，當爐內壓力高于安全值時會自動放氣，充氣管路上裝有針閥，可控制充氣量。

　　真空甩帶爐的使用 　　真空甩帶爐廠家采用熔態單輥旋淬法制備非晶薄帶，及真空噴鑄法制備大塊非晶材料。本設備也可用于感應熔煉澆鑄各類合金小試樣。適用于大專院校、科研院所及企業進行新材料的科研與小批量的生產。 　　真空甩帶爐甩帶功能采用氣缸升降，可實現石英坩堝到銅輪的距離微調、自動下降、延時0.1~5秒自動噴氣，每次可甩5~50g非晶薄帶或顆粒;熔煉澆注功能：可一次性熔煉50~500g金屬，熔煉好后可澆鑄在錠模內。根據模具的尺寸，可以澆鑄直徑10mm~50mm的棒料或其他規格的成品;可以澆鑄金屬錠或者直接制備非晶金屬棒或其他異形產品。 　　真空甩帶爐采用直連泵加油擴散泵(或者分子泵)，用油擴散泵真空度可達6.67×10-3Pa,用分子泵真空度可達6.67×10-4Pa，爐體全采用不銹鋼，并做拋光處理。 　　真空熔煉爐主要由真空腔體、高頻加熱系統、真空系統、噴鑄甩帶系統、熔煉澆注系統、充放氣系統和控制系統等組成。
