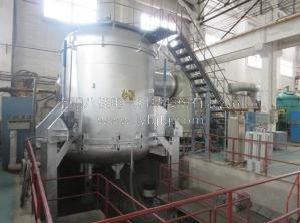

真空甩帶爐的組成結構 　　真空甩帶爐的真空腔體是由爐體、爐蓋和爐底組成;爐體由304不銹鋼法蘭和內外筒體組焊而成，內壁鏡面拋光，爐體上開設有壓鑄接口、噴鑄接口、旋轉電極接口、甩帶收集管、紅外測溫接口、模具預熱電源電極引入接口;爐蓋由整體實心304加工而成，上面開設有大直徑觀察窗，可直觀的觀測到爐內的各種實驗情況;爐底也是由整體實心304加工而成，固定有甩帶裝置。整體外觀啞光處理，整潔大方。 　　真空甩帶爐的熔煉裝置由超音頻電源、水冷電纜、旋轉電極、線圈、保溫套和坩堝組成，通過更換線圈、保溫套和坩堝實現不同容量。極限溫度可加熱至1700℃。(容量按照50g,200g,500g,1000g來配)，熔煉完成后可通過手動傾倒到模具內。噴鑄裝置由氣缸、石英管、時間繼電器、氣源恒定裝置等組成，可實現小容量溶液的噴帶和噴鑄。 　　壓鑄裝置由特殊加壓裝置、壓架、底座、壓頭和母模等組成，當溶液澆鑄或者噴鑄到母模內，啟動加壓裝置對工件加壓，提高其致密性。真空甩帶爐的壓鑄底部壓頭有定位槽，保證上下壓頭同心度;底部壓頭可調節高度;整套壓力架支撐在地上。爐體底部有防漏盤，防止熔液損壞真空腔體。 　　模具預熱系統為防止澆鑄到母模內的溶液冷卻過快，特在母模外部加裝感應線圈預熱，由一臺7.5Kw IGBT超音頻電源、水冷銅接頭和線圈等組成，如果不用預熱，也可取下真空熔煉爐感應線圈，用悶頭密封。預留有兩路進出水，水流量可通過流量計來控制(專門用于水冷銅模)。抽真空系統由一臺擴散泵、一臺雙極直聯泵、三臺氣動擋板閥、真空管路和真空計等組成，冷態極限真空度優于6.67×10E-3Pa。爐體支架由型材和鋼板拼裝而成，門板全部采用數控加工，尺寸精度高，外表噴塑處理，整體布局合理，顏色搭配美觀。和電控柜采用一體結構。

　　真空燒結爐工藝介紹 　　真空燒結爐是利用感應加熱對被加熱物品進行保護性燒結的爐子，可分為工頻、中頻、高頻等類型，可以歸屬于它的子類。真空感應真空燒結爐是在真空或保護氣氛條件下，利用中頻感應加熱的原理使硬質合金刀頭及各種金屬粉末壓制體實現燒結的成套設備，是為硬質合金、金屬鏑、陶瓷材料的工業生產而設計的。 　　真空燒結爐采用石墨管或石墨棒(為發熱元件，適用于金屬材料，無機非金屬材料，在真空或保護氣氛下進行燒結適用，也可用于光學材料的燒結提純適用。它的一體化設計，結構緊湊，外形美觀，自帶駙馬論腳輪，移機搬遷方便快捷。采用底部電動升降，結構精巧，方便，移動平穩裝卸料方便。采用觸摸屏+plc控制方式，自動化程度高，操作直觀，功能強大。 　　在觸摸屏內可預存真空燒結爐的幾十種燒結工藝，一次編輯，以后直接調用使用，省去多次編輯工藝的麻煩，避免輸入錯誤，燒壞產品。燒結的溫度，真空度，等數據可實時記錄，也可隨時啟動停止記錄，減少無用數據，數據可查詢，可導出下載。燒結溫度高，用鉬絲發熱體，可達1600℃。 　　同時，真空燒結爐自帶水冷機，省去客戶做水路工程的麻煩。如果您有需要此爐子的需要，歡迎電話咨詢我們。
